在6月6日，Leap Motion开源了一款名为“北极星”的AR头显。尽管出现了一系列令人兴奋的预告片，但遗憾的是，大部分的主要组件都无法在货架上找到。

通过利用当前市场上的可用组件，Exiii构建了一款简化版北极星头显。尽管质量无法比拟官方预告片的效果，但你仍然能够感受这款设备的可能性。本文映维网将向大家介绍Exiii是如何构建这样一款“Project North Star Simplified Version（简化版北极星头显）”。

Leap Motion在Apache License 2.0下开源了北极星头显，简化版北极星头显采用了这一许可下的开源数据。Exiii在CC BY 4.0下公布了简化版北极星头显的3D数据与文档，你能够在相关条件下使用相关的数据：

1. 组件采用

你可以通过Leap Motion官方网站访问北极星头显的机械指南。Exiii在简化版头显中改动了下列组件：

• Leap Motion Controller：Leap Motion发布了两种类型的设计数据：下一代Leap Motion Controller（LMC）模型的数据和现有LMC的数据。由于尚无法访问下一代模型，所以Exiii使用了后者。

• 3.5英寸的120Hz LCD：尽管Leap Motion采用了VS035ZSM-NW0，但看起来很难获取这个模型。这种显示器的制造商京东方只接受大批量订单。在寻找替代品时，Exiii发现了一块3.5英寸的Raspberry Pi LCD，它同时包括驱动电路。由于产品相当实惠，所以Exiii决定采用这个面板。

• 显示器驱动：由于Raspberry Pi LCD已经包含一个显示器驱动，所以Exiii直接予以了采用。

• 反光器：Exiii根据Leap Motion提供的3D数据CNC加工了丙烯酸。

• 防反射涂层：Leap Motion似乎做了50-50％的防反射涂层，因为它是丙烯酸透射光。Exiii粘贴了窗镜膜以实现合适的透射率和反射率。

• OEM头戴：Leap Motion采用了焊接头戴。由于它价格实惠且佩戴舒适，因此可用于各种与头显相关的项目，而不仅仅只是北极星。由于Leap Motion指定的型号不存在于Exiii所在的位置（日本东京），所以他们选择了类似的产品。

• 铝条：由于难以获取连接外壳和头戴的铝制导轨，所以Exiii决定选择3D打印。

• 3D打印组件：Exiii修改了数据，所以它能够支持新的LCD和HDMI和USB数据线。尽管原始数据采用了多种类型的螺丝，但Exiii只采用M2L6螺丝来制作头显。最后，他们同时进行了一定的修改以强化头显。


2. 零件清单

有关零件清单，请参阅零件清单页面，你可以下载每个项目的3D数据。如果你需要组装数据，请参阅组装页面。

3. 构建方法

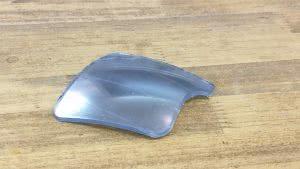

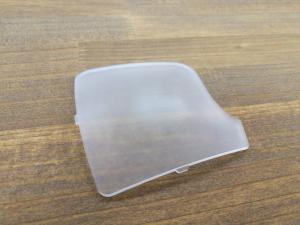

首先用防水砂纸打磨CNC加工的丙烯酸。在打磨之前它看起来是这样：

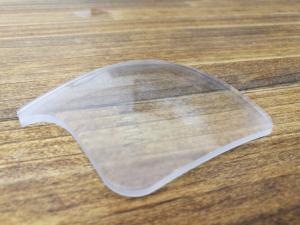

在打磨后，你将不会看到表面上的线条与图案。当你用研磨纸和厚纸巾完成操作后，它看起来应该是如下所示。Exiii的操作顺序是400 grit，1000 grit，1500 grit，研磨纸。

裁剪镜面膜，并制作8个20×80厘米的条带，然后将它们粘贴到Reflector L/R的内侧。

你无法完美地对比彼此相邻的条带，但请继续操作。切割从反射器边缘伸出的区域。为获得最佳效果，Exiii建议使用设计刀。

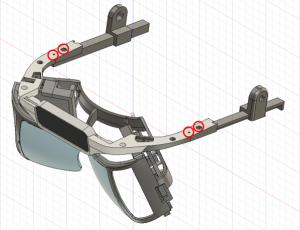

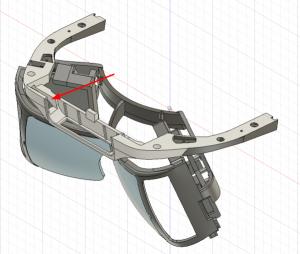

将反光器塞进反光器支架，将粘合剂涂在红色圆圈上，然后固定零件。

将3.5英寸的LCD放在LCD支架A和B之间，然后拧紧。要两套。

将LCD组件固定到反光器支架。拧紧背面的6个螺丝。

将反光器支架固定到LCM支架，拧紧5个螺丝。

将一条数据线连接至Leap Motion Controller。确保数据线穿过孔洞，然后将Leap Motion Controller固定到LMC支架。

将左滑轨和右滑轨连接到滑块。然后拧紧。

固定顶盖。拧紧上方的两个螺丝。

拧紧底部的四个螺丝。

将HDMI和USB数据线连接至LCD。

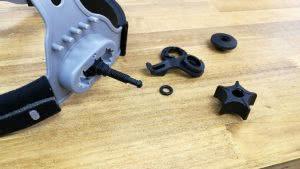

拆卸头戴的侧面转盘，并拆下垫圈等元件。

将滑块置于中间并再次拧紧转盘。

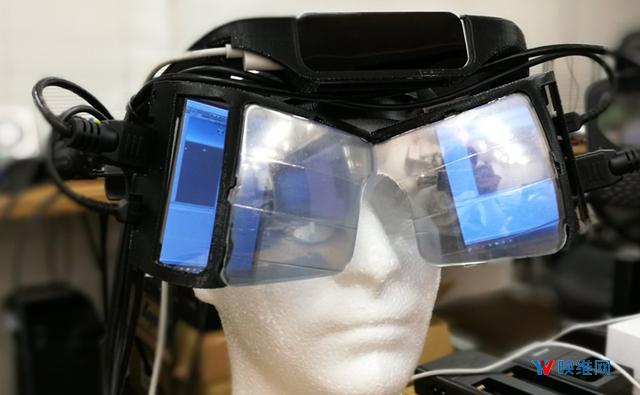

将头戴调整到合适位置，这时大功告成。为更好地处理数据线，Exiii建议采用扎线带。

4. 设置

共有5根数据线需要连接：3.5英寸LCD的2根HDMI数据线和2根USB数据线，以及Leap Motion Controller的USB数据线。你需要将它们都连接到PC。如果没有足够的HDMI端口，请使用HDMI-Display端口适配器。

5. 总结

如果你还未成功组装出一台设备或，不妨根据上述步骤尝试一番。
